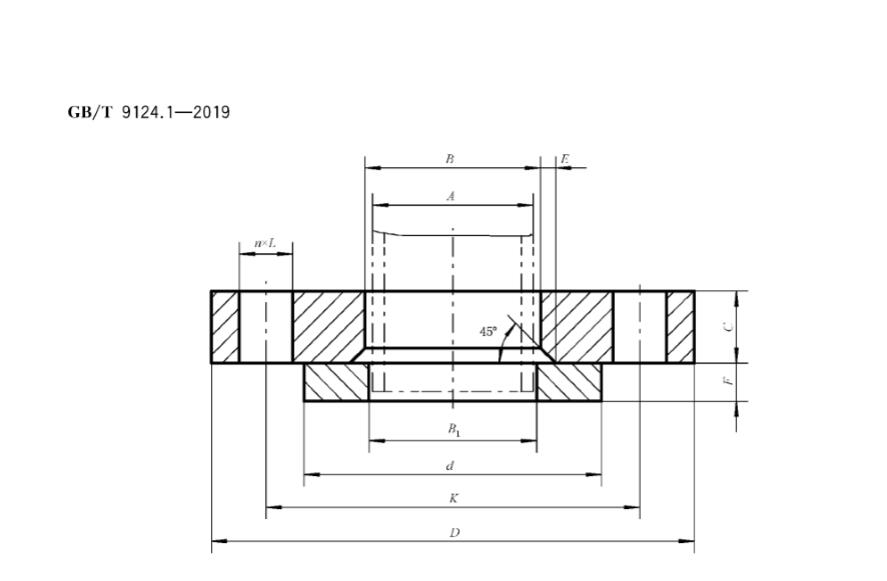

大型法蘭產品的一半示意圖



     這也是大型法蘭產品的一種表示的方法，像有的一些產品的表示，可以是整個的產品的示意圖，把這個產品也就是給畫全了，如果不是帶頸對焊的產品，就是簡單的這種平板式的產品，實際上像我們看到的這種示意圖，就像一個長方形的，圖案是有相似的，整體上來看它就是很窄的，然后很長這樣的一個示意圖產品在上面標注出來他的外徑尺寸，然后再有它的內徑的尺寸，通常的螺栓孔上邊也都標注標標注出來，然后是螺栓孔的直徑，直徑乘以個數，并且呢在這個上邊螺栓孔的位置，也就是說在這個大型法蘭產品上面，它處于什么的位置是靠近于邊上或者是往里邊一點等等這樣的一個位置用一個，尺寸用一個數據表示出來，就是我們在進行產品的打孔的時候，就知道應該打在什么位置，并且是多少個均勻的分布，如果說產品再有這個密封水線等等的各方面的數據，也需要顯示出來，這是很常規的一種產品的表示方法，不過有的一種一半的表示方法，就是說把這個產品表示出一半來，這個意思是什么呢？就是只是把這個產品這種示意圖這種草圖用一半的方式呈現在面前，另外的一半不去管它，其實這樣也是可以理解的，就是按照這一半的大型法蘭產品的示意圖來進行生產，就完了上面的數據也都是完備的，這也是根據有些客戶個人的喜好來的，有的就是他一種習慣，用整個的這個示意圖來表示，有的用一半的示意圖來表示，不過只要上面的數據全了用這個的一個草圖來表示或者用半個的草圖來表示這種大型法蘭產品的意思，只要表示明白就行了。http://www.werwejdsf.cn
